貼片自恢復保險絲測試指南
測試流程如下：
1.初始內阻 Rimin 測量：拆包裝，拿出保險絲，測量保險絲的內阻；

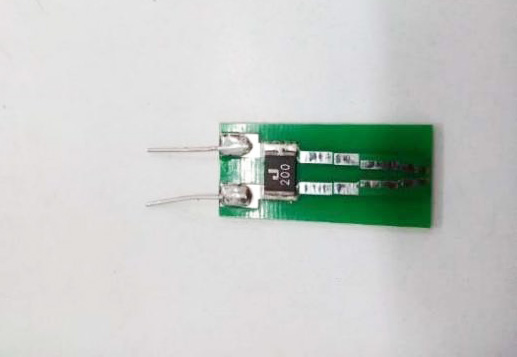

2.焊接：將保險絲通過回流焊焊接在 PCB 上，PCB 上連接有引線，便于進行電性能測試（如上圖所示）；
3.R1max 測試：將焊接后的保險絲放置冷卻 1 小時，測量保險絲的內阻。
4.保持電流 Ihold 測試：選用直流恒壓恒流源進行測試。將電壓調節到規格書規定的電壓 Vmax， 電流調節到規格書規定的保持電流 Ihold，通電 60 分鐘；
5.動作電流Itrip 測試：選用直流恒壓恒流源進行測試。將電壓調節到規格書規定的電壓Vmax， 電流調節到規格書規定的動作電流 Itrip，通電 5 分鐘；
6.耐壓Vmax測試：選用直流恒壓恒流源進行測試。將電壓調節到規格書規定的電壓Vmax，電流調節到規格書規定的動作電流 Itrip以上，通電直到保險絲處于動作保護狀態，持續通電1小時,不燒不裂
測試標準：
1.測試環境為 25oC 的室溫環境，無光照、無熱輻射；
2.保險絲初始內阻 Rimin 需在規格書范圍內；
3.保險絲焊接后內阻 R1max 需在規格書范圍內。
4.保險絲在 Ihold 電流下保持 60 分鐘不動作，判定為合格；
5.保險絲在 Itrip 電流下 5 分鐘以內動作，判定為合格；
耐壓測試后，保險絲不燒不裂，判定為合格。
