自恢復保險絲在數字溫度計電路的過流保護應用

2021-08-05 15:21:58 lipscall

        在我們?nèi)粘Ｉ钪校?jīng)常用到溫度的檢測和控制，傳統的測溫元件有熱電偶和熱電阻，這二者測出的都是電壓，再通過電路轉換為相應的溫度，需要比較多的外部電路支持，有幾個缺點，硬件電路復雜，軟件調試復雜，制作成本高，而傳統的溫度計反應慢，讀數麻煩，測量精度不高，誤差大等缺點。

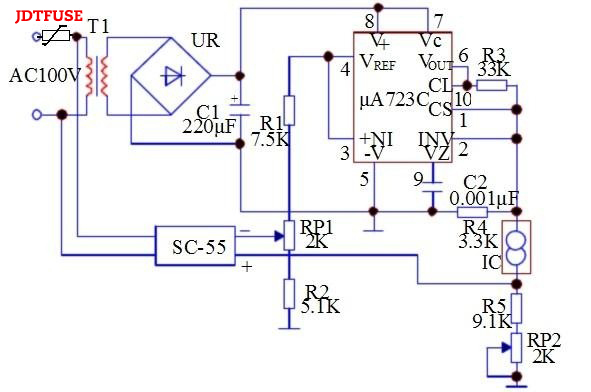

        下面是數字溫度計的電路工作原理 電路原理如圖所示：







          PPTC在數字溫度計電路的過流保護應用100V的交流電壓通過變壓器T1、整流橋堆UR和電容器C1后，得到一直流電壓，再通可調穩壓器電路μA723C為溫度傳感器AD590提供穩定的工作電壓。



        AD590溫度傳感器一種新型的電流輸出型溫度傳感器，由多個參數相同的三極管和電阻構成。當傳感器兩端加有某一特定的直流工作電壓時，如果該溫度傳感器的的溫度1攝氏度時，則傳感器的輸出電流變化1μA。



        傳感器的變化電流通過電阻器R5和可變電阻器RP2，轉換為電壓信號，輸出到數字表頭，通過數字表顯示出溫度的變化。(推薦閱讀：JDT FUSE可恢復保險器的選型注意事項)



        在電源的輸入端，使用PPTC自恢復保險絲做過流保護，有的電路使用了保險電阻，真正發生過流的時候，保險電阻會燒斷，也能保護后端的器件不燒毀，但是對于溫度計本身來說，還是壞的，不能用，影響品質，所以改用PPTC自恢復保險絲，發生任何故障，斷電后，恢復之前的功能，這是最好的設計方案。
