PPTC自恢復保險絲在路燈自動控制電路里的應用

2021-08-05 15:28:41 lipscall

        本光控路燈，在白天不工作，夜晚能自動點亮，可用于街道或農村場院等場合。（相關閱讀：JDTFUSE與TVS可以有效保護車載USB設備）

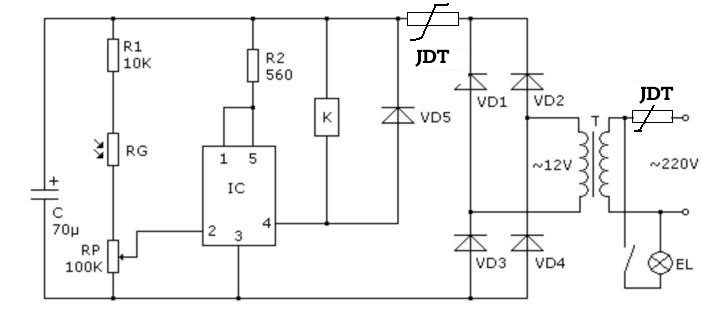

        1、電路工作原理 電路原理如圖所示。





        路燈自動控制電路





        該光控路燈電路由電源電路和光控電路組成，如圖所示。電源電路由電源變壓器T、整流二極管VDl-VD4和濾波電容器C組成。光控電路由光敏電阻器RG、電阻器R1、R2、可變電阻器RP、電子開關集成電路IC、繼電器K和二極管VD5組成。交流220V電壓經T降壓、VDl-VD4整流和C濾波后，為光控電路提供+l2V工作電源。



        白天，RG受光照射而呈低阻狀態，使IC的2腳(選通端)和4腳(輸出端)均為高電平，其內部的電子開關處于截 止狀態，K不吸合，路燈EL不亮。夜晚，RC無光照射呈高阻狀態，IC的2腳變為低電平，其內部的電子開關接通，EL點亮。調節RP的阻值，可改變光控的靈敏度。



        2、電路里面有兩個很關鍵的元件，JDT是自恢復保險絲，在變壓器輸入端這個要控制路燈和變壓器的電流控制，電流比較大，具體根據路燈的功率來選擇，路燈的電流在800毫安左右。



        另外經過變壓器之后 電路里面還有一個自恢復保險絲，主要作用是保護電路里面的過流，當電路里面出現故障，電流過大之后，自恢復保險絲變成高阻狀態，達到保護的目的。(推薦閱讀：可恢復保險絲在紅外攝像頭的過載保護應用)
