PPTC對變壓器的過熱過流保護方案

2021-08-19 10:52:08 lipscall

      電源變壓器是電子產品常用的元件，因其簡單、易制而被廣泛應用，有升壓變壓器和降壓變壓器兩類（不含阻抗變換器、線路匹配變壓器器），因是將原來的交流電電壓按比例升高或降低后輸出給負載供電，所以又叫線性變壓器。



      在應用中，升壓變壓器主要應用于儀器儀表；對于電子產品的電源，實際以降壓變壓器居多。在結構上，變壓器是由疊合的矽鋼片與初次級線圈組成。線圈多由漆包銅線繞制，現在也有用漆包鋁線繞制的。



      對降壓變壓器而言，其特點是：初級都是220V輸入，次級輸出都是低壓，次級電流小、次級電流大，在工作時都會發熱，不同功率、不同線徑的變壓器其發熱程度是不同的。（相關閱讀：PPTC在220V AC燈觸摸調光器電路中的應用）



      現在的變壓器廠家都依據客戶的不同用途和不同產品，選擇銅線或鋁線繞制，容易出現下列問題：在設備工作時發熱多的，溫度可達70-80°C，但變壓器是能工作的，只是漆包線的漆容易老化、皸裂、遇潮漏電、或出現線間打火等情況，使得變壓器壽命大大縮短。



      而在選材上，廠家為節約成本或選用較細的銅線或選用鋁線繞制，使得變壓器繞組升溫更快；當次級的負載電路有短路或大電流出現時，變壓器會很快超溫或致變壓器燒毀，這些問題在以前常常應用玻璃保險絲在初級做過流保護。





      同時也有用溫度保險絲以及應用雙金屬溫控器做過溫保護安裝在變壓器線包外面的，應用一次性保險絲容易產生經常性更換而帶來不便，應用雙金屬溫控器又容易出現在不斷電情況下再次接通故障負載而擴大故障范圍。



      要解決好超溫、過流的及時保護又不更換保險絲、也不出現保護后再次接通故障電路這個問題，目前只有PPTC才能達到這個目的。

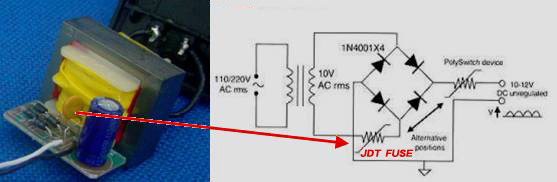

      PPTC又名自恢復保險絲或萬次保險絲，可因應不同的電路、不同的電流電壓和溫度的要求，選擇一個需要的型號，串聯到變壓器的初級或次級即可，正常工作時是低電阻，當變壓器超過規定的溫度、或超過規定的電流后會瞬間變?yōu)楦唠娮瑁皶r(shí)限制了電路的電流而達到保護變壓器的目的。



      當斷電或故障排除后自動恢復為低電阻，變壓器恢復為正常狀態，PPTC在沒有斷電的情況下是不會自動恢復的，不會產生在不斷電情況下再次接通故障負載而擴大故障范圍的問題，同時也解決了超溫、過流的及時保護又不更換保險絲的問題。（推薦閱讀：關于自恢復保險絲PPTC的最大工作電壓）
