JFC1206系列一次性貼片保險絲分有快斷跟慢斷型兩種，JFC1206FS快斷型系列的電流范圍為0.25A~40A，JFC1206TS慢斷系列的電流范圍為0.5A~30A。不管是快斷還是慢斷，他們的焊接方法是一樣的，下面我們一起來詳細了解此系列保險絲的焊接方法：

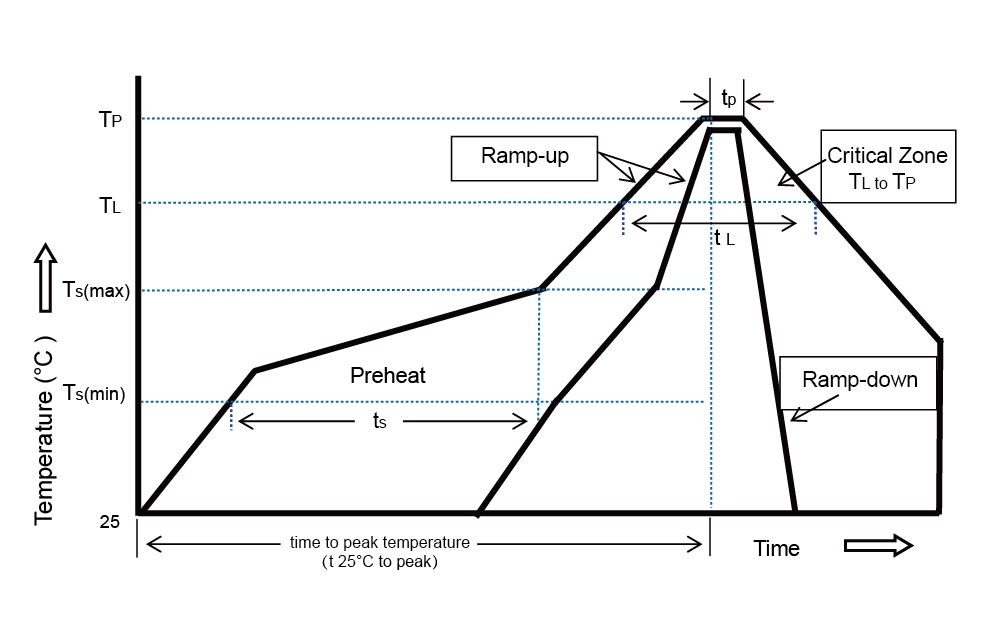

JFC1206系列一次性貼片保險絲平均溫升速率（TsMAX to Tp）最高為3℃/秒，預(yù)熱時間及溫度：最小溫度Tsmin為150℃，最大溫度Tsmax為200℃，時間tsmin to Tsmax為60-180秒。在特定的溫度217℃時需要的時間為60-150秒。峰值溫度不能大于260℃，實際峰值溫度（允許5℃偏差）時間在20-40秒，在溫度25℃的常溫下，到達峰值溫度的時間不低于8分鐘，冷卻速率不低于4℃/S。

  深圳集電通工程師推薦使用手工焊接的條件：

1、強烈建議使用可在兩端接同時流回焊料的熱風(fēng)焊臺，不要用烙鐵頭直接接觸芯片端接。

2、預(yù)熱的溫度到達150℃時時間最小為60S，烙鐵頭的適當溫度（最大溫度）為280℃，焊接時間不能超過10秒；烙鐵頭溫度為350℃時，焊接時間不能超過3秒。
